MONOBLOCO
VÁLVULA DE ESFERA – CORPO MONOBLOCO
Monobloco 400 WOG
| Pressão de Serviço – 400 WOG |
| Água, óleo, gás, sem golpes a 40ºC |
21 bar (300 lbf/pol²) |
| Materiais do Corpo |
Classes de Pressão |
|
Latão ASTM B 124 C377
|
400 WOG
|
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo para água, óleo ou gás;
-
Extremidades Roscadas ( BSP / NPT );
-
Haste à prova de explosão.
-
Torque extremamente baixo devido suas sedes de dupla vedação.
Monobloco 1000 WOG
| Pressão de Serviço – 1000 WOG |
| Água, óleo, gás, sem golpes a 40ºC |
56 bar (800 lbf/pol²) |
| Materiais do Corpo |
Classes de Pressão |
|
Aço Carbono ASTM A 216 Gr. WCB
|
1000 WOG
|
|
Aço Inoxidável ASTM A 351 Gr. CF8
|
1000 WOG |
|
Aço Inoxidável ASTM A 351 Gr. CF8M
|
1000 WOG |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA

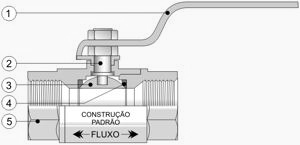

Componentes
- 1 – Alavanca
- 2 – Haste
- 3 – Esfera
- 4 – Anel (sede)
- 5 – Corpo
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
VÁLVULA DE ESFERA – CORPO BIPARTIDO
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo para água, óleo ou gás;
-
Flanges padrão ANSI B 16.5 ou outros sob consulta;
-
Face a Face padrão ANSI B 16.10 ou DIN 3202 F1 – PN10
-
Haste à prova de explosão
Construção da válvula e figuras
| Descrição |
Classe de Pressão |
Figura |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
150 lbs |
FK0900 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
300 lbs |
FK0901 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
600 lbs |
FK0902 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
150 lbs |
FK0903 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
300 lbs |
FK0904 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
600 lbs |
FK0905 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK0906 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK0907 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
600 lbs |
FK0908 |
|
Válvula de Esfera Bipartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
150 lbs |
FK0909 |
|
Válvula de Esfera Bipartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
150 lbs |
FK0910 |
|
Válvula de Esfera Bipartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK0911 |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA

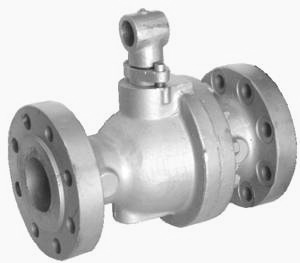

Componentes
- 1 – Cruzeta
- 2 – Preme Gaxeta
- 4 – Gaxeta
- 4 – Anel (sede)
- 5 – Esfera
- 6 – Corpo
- 7 – Mancal
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
VÁLVULA DE ESFERA – CORPO TRIPARTIDO
Extremidades Roscadas, BW ou SW
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo de diversos líquidos, gases e vapores;
-
Extremidades:
– Roscada ( BSP / NPT );
– Para solda ( BW / SW );
-
Haste à prova de explosão;
-
Construção tripartida facilitando a manutenção sem a necessidade de desconectar as extremidades da linha;
-
Pode ser fornecida com Flanges Adaptados.
Construção da válvula e figuras
| Descrição |
Classe de Pressão |
Figura |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
300 lbs |
FK1000 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
300 lbs |
FK1001 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1002 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Bronze ASTM B 62 C836.
|
300 lbs |
FK1003 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Latão ASTM B 124 C377.
|
300 lbs |
FK1004 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
300 lbs |
FK1005 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M
|
300 lbs |
FK1006 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1007 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Bronze ASTM B 62 C836.
|
300 lbs |
FK1008 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Latão ASTM B 124 C377.
|
300 lbs |
FK1009 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
1000 WOG |
FK1022 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
1000 WOG |
FK1023 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
1000 WOG |
FK1024 |

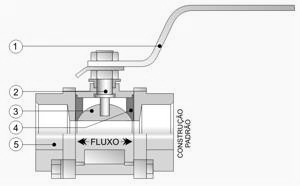

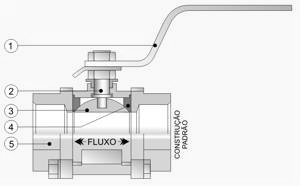

MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Alavanca
- 2 – Haste
- 3 – Gaxeta
- 4 – Esfera
- 5 – Anel(Sede)
- 6 – Corpo
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
VÁLVULA DE ESFERA – CORPO TRIPARTIDO
Modelo com flanges adaptados
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo de diversos líquidos, gases e vapores;
-
Extremidades flangeadas padrão ANSI B 16.5
-
Haste à prova de explosão;
-
Construção tripartida facilitando a manutenção sem a necessidade de desconectar as extremidades da linha;
-
Face a Face (L) padrão ANSI B 16.10;
Construção da válvula e figuras
| Descrição |
Classe de Pressão |
Figura |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
150 lbs |
FK1010 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
300 lbs |
FK1011 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
150 lbs |
FK1012 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
300 lbs |
FK1013 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK1014 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1015 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
150 lbs |
FK1016 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
300 lbs |
FK1017 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M
|
150 lbs |
FK1018 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M
|
300 lbs |
FK1019 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK1020 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1021 |

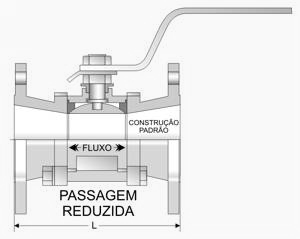

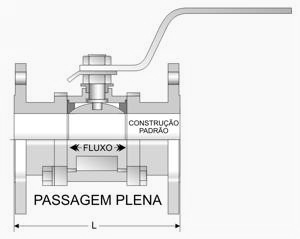

MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Alavanca
- 2 – Haste
- 3 – Esfera
- 4 – Anel(Sede)
- 5 – Corpo
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
| Face a Face (“L” – Em Milímetro) para Válvulas de Esfera Bipartida modelo Passagem Plena |
|
Class.\Diâm
(Pol.)
|
1/2″ |
3/4″ |
1″ |
1.1/4″ |
1.1/2″ |
2″ |
2.1/2″ |
3″ |
4″ |
| 150 lbs |
108 |
117 |
127 |
140 |
165 |
178 |
191 |
203 |
229 |
| 300 lbs |
138 |
152 |
165 |
178 |
191 |
216 |
241 |
283 |
305 |
| Face a Face (“L” – Em Milímetro) para Válvulas de Esfera Bipartida modelo Passagem Reduzida |
|
Class.\Diâm
(Pol.)
|
1/2″ |
3/4″ |
1″ |
1.1/4″ |
1.1/2″ |
2″ |
2.1/2″ |
3″ |
4″ |
| 150 lbs |
108 |
117 |
127 |
140 |
165 |
178 |
191 |
203 |
229 |
| 300 lbs |
140 |
152 |
165 |
178 |
191 |
216 |
241 |
283 |
305 |
BIPARTIDO
VÁLVULA DE ESFERA – CORPO MONOBLOCO
Monobloco 400 WOG
| Pressão de Serviço – 400 WOG |
| Água, óleo, gás, sem golpes a 40ºC |
21 bar (300 lbf/pol²) |
| Materiais do Corpo |
Classes de Pressão |
|
Latão ASTM B 124 C377
|
400 WOG
|
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo para água, óleo ou gás;
-
Extremidades Roscadas ( BSP / NPT );
-
Haste à prova de explosão.
-
Torque extremamente baixo devido suas sedes de dupla vedação.
Monobloco 1000 WOG
| Pressão de Serviço – 1000 WOG |
| Água, óleo, gás, sem golpes a 40ºC |
56 bar (800 lbf/pol²) |
| Materiais do Corpo |
Classes de Pressão |
|
Aço Carbono ASTM A 216 Gr. WCB
|
1000 WOG
|
|
Aço Inoxidável ASTM A 351 Gr. CF8
|
1000 WOG |
|
Aço Inoxidável ASTM A 351 Gr. CF8M
|
1000 WOG |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Alavanca
- 2 – Haste
- 3 – Esfera
- 4 – Anel (sede)
- 5 – Corpo
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
VÁLVULA DE ESFERA – CORPO BIPARTIDO
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo para água, óleo ou gás;
-
Flanges padrão ANSI B 16.5 ou outros sob consulta;
-
Face a Face padrão ANSI B 16.10 ou DIN 3202 F1 – PN10
-
Haste à prova de explosão
Construção da válvula e figuras
| Descrição |
Classe de Pressão |
Figura |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
150 lbs |
FK0900 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
300 lbs |
FK0901 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
600 lbs |
FK0902 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
150 lbs |
FK0903 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
300 lbs |
FK0904 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
600 lbs |
FK0905 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK0906 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK0907 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
600 lbs |
FK0908 |
|
Válvula de Esfera Bipartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
150 lbs |
FK0909 |
|
Válvula de Esfera Bipartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
150 lbs |
FK0910 |
|
Válvula de Esfera Bipartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK0911 |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Cruzeta
- 2 – Preme Gaxeta
- 4 – Gaxeta
- 4 – Anel (sede)
- 5 – Esfera
- 6 – Corpo
- 7 – Mancal
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
VÁLVULA DE ESFERA – CORPO TRIPARTIDO
Extremidades Roscadas, BW ou SW
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo de diversos líquidos, gases e vapores;
-
Extremidades:
– Roscada ( BSP / NPT );
– Para solda ( BW / SW );
-
Haste à prova de explosão;
-
Construção tripartida facilitando a manutenção sem a necessidade de desconectar as extremidades da linha;
-
Pode ser fornecida com Flanges Adaptados.
Construção da válvula e figuras
| Descrição |
Classe de Pressão |
Figura |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
300 lbs |
FK1000 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
300 lbs |
FK1001 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1002 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Bronze ASTM B 62 C836.
|
300 lbs |
FK1003 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Latão ASTM B 124 C377.
|
300 lbs |
FK1004 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
300 lbs |
FK1005 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M
|
300 lbs |
FK1006 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1007 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Bronze ASTM B 62 C836.
|
300 lbs |
FK1008 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Latão ASTM B 124 C377.
|
300 lbs |
FK1009 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
1000 WOG |
FK1022 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
1000 WOG |
FK1023 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
1000 WOG |
FK1024 |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Alavanca
- 2 – Haste
- 3 – Gaxeta
- 4 – Esfera
- 5 – Anel(Sede)
- 6 – Corpo
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
VÁLVULA DE ESFERA – CORPO TRIPARTIDO
Modelo com flanges adaptados
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo de diversos líquidos, gases e vapores;
-
Extremidades flangeadas padrão ANSI B 16.5
-
Haste à prova de explosão;
-
Construção tripartida facilitando a manutenção sem a necessidade de desconectar as extremidades da linha;
-
Face a Face (L) padrão ANSI B 16.10;
Construção da válvula e figuras
| Descrição |
Classe de Pressão |
Figura |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
150 lbs |
FK1010 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
300 lbs |
FK1011 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
150 lbs |
FK1012 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
300 lbs |
FK1013 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK1014 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1015 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
150 lbs |
FK1016 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
300 lbs |
FK1017 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M
|
150 lbs |
FK1018 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M
|
300 lbs |
FK1019 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK1020 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1021 |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Alavanca
- 2 – Haste
- 3 – Esfera
- 4 – Anel(Sede)
- 5 – Corpo
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
| Face a Face (“L” – Em Milímetro) para Válvulas de Esfera Bipartida modelo Passagem Plena |
|
Class.\Diâm
(Pol.)
|
1/2″ |
3/4″ |
1″ |
1.1/4″ |
1.1/2″ |
2″ |
2.1/2″ |
3″ |
4″ |
| 150 lbs |
108 |
117 |
127 |
140 |
165 |
178 |
191 |
203 |
229 |
| 300 lbs |
138 |
152 |
165 |
178 |
191 |
216 |
241 |
283 |
305 |
| Face a Face (“L” – Em Milímetro) para Válvulas de Esfera Bipartida modelo Passagem Reduzida |
|
Class.\Diâm
(Pol.)
|
1/2″ |
3/4″ |
1″ |
1.1/4″ |
1.1/2″ |
2″ |
2.1/2″ |
3″ |
4″ |
| 150 lbs |
108 |
117 |
127 |
140 |
165 |
178 |
191 |
203 |
229 |
| 300 lbs |
140 |
152 |
165 |
178 |
191 |
216 |
241 |
283 |
305 |
TRIPARTIDO (Roscadas, BW ou SW)
VÁLVULA DE ESFERA – CORPO MONOBLOCO
Monobloco 400 WOG
| Pressão de Serviço – 400 WOG |
| Água, óleo, gás, sem golpes a 40ºC |
21 bar (300 lbf/pol²) |
| Materiais do Corpo |
Classes de Pressão |
|
Latão ASTM B 124 C377
|
400 WOG
|
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo para água, óleo ou gás;
-
Extremidades Roscadas ( BSP / NPT );
-
Haste à prova de explosão.
-
Torque extremamente baixo devido suas sedes de dupla vedação.
Monobloco 1000 WOG
| Pressão de Serviço – 1000 WOG |
| Água, óleo, gás, sem golpes a 40ºC |
56 bar (800 lbf/pol²) |
| Materiais do Corpo |
Classes de Pressão |
|
Aço Carbono ASTM A 216 Gr. WCB
|
1000 WOG
|
|
Aço Inoxidável ASTM A 351 Gr. CF8
|
1000 WOG |
|
Aço Inoxidável ASTM A 351 Gr. CF8M
|
1000 WOG |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Alavanca
- 2 – Haste
- 3 – Esfera
- 4 – Anel (sede)
- 5 – Corpo
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
VÁLVULA DE ESFERA – CORPO BIPARTIDO
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo para água, óleo ou gás;
-
Flanges padrão ANSI B 16.5 ou outros sob consulta;
-
Face a Face padrão ANSI B 16.10 ou DIN 3202 F1 – PN10
-
Haste à prova de explosão
Construção da válvula e figuras
| Descrição |
Classe de Pressão |
Figura |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
150 lbs |
FK0900 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
300 lbs |
FK0901 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
600 lbs |
FK0902 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
150 lbs |
FK0903 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
300 lbs |
FK0904 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
600 lbs |
FK0905 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK0906 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK0907 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
600 lbs |
FK0908 |
|
Válvula de Esfera Bipartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
150 lbs |
FK0909 |
|
Válvula de Esfera Bipartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
150 lbs |
FK0910 |
|
Válvula de Esfera Bipartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK0911 |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Cruzeta
- 2 – Preme Gaxeta
- 4 – Gaxeta
- 4 – Anel (sede)
- 5 – Esfera
- 6 – Corpo
- 7 – Mancal
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
VÁLVULA DE ESFERA – CORPO TRIPARTIDO
Extremidades Roscadas, BW ou SW
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo de diversos líquidos, gases e vapores;
-
Extremidades:
– Roscada ( BSP / NPT );
– Para solda ( BW / SW );
-
Haste à prova de explosão;
-
Construção tripartida facilitando a manutenção sem a necessidade de desconectar as extremidades da linha;
-
Pode ser fornecida com Flanges Adaptados.
Construção da válvula e figuras
| Descrição |
Classe de Pressão |
Figura |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
300 lbs |
FK1000 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
300 lbs |
FK1001 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1002 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Bronze ASTM B 62 C836.
|
300 lbs |
FK1003 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Latão ASTM B 124 C377.
|
300 lbs |
FK1004 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
300 lbs |
FK1005 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M
|
300 lbs |
FK1006 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1007 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Bronze ASTM B 62 C836.
|
300 lbs |
FK1008 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Latão ASTM B 124 C377.
|
300 lbs |
FK1009 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
1000 WOG |
FK1022 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
1000 WOG |
FK1023 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
1000 WOG |
FK1024 |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Alavanca
- 2 – Haste
- 3 – Gaxeta
- 4 – Esfera
- 5 – Anel(Sede)
- 6 – Corpo
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
VÁLVULA DE ESFERA – CORPO TRIPARTIDO
Modelo com flanges adaptados
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo de diversos líquidos, gases e vapores;
-
Extremidades flangeadas padrão ANSI B 16.5
-
Haste à prova de explosão;
-
Construção tripartida facilitando a manutenção sem a necessidade de desconectar as extremidades da linha;
-
Face a Face (L) padrão ANSI B 16.10;
Construção da válvula e figuras
| Descrição |
Classe de Pressão |
Figura |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
150 lbs |
FK1010 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
300 lbs |
FK1011 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
150 lbs |
FK1012 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
300 lbs |
FK1013 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK1014 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1015 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
150 lbs |
FK1016 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
300 lbs |
FK1017 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M
|
150 lbs |
FK1018 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M
|
300 lbs |
FK1019 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK1020 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1021 |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Alavanca
- 2 – Haste
- 3 – Esfera
- 4 – Anel(Sede)
- 5 – Corpo
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
| Face a Face (“L” – Em Milímetro) para Válvulas de Esfera Bipartida modelo Passagem Plena |
|
Class.\Diâm
(Pol.)
|
1/2″ |
3/4″ |
1″ |
1.1/4″ |
1.1/2″ |
2″ |
2.1/2″ |
3″ |
4″ |
| 150 lbs |
108 |
117 |
127 |
140 |
165 |
178 |
191 |
203 |
229 |
| 300 lbs |
138 |
152 |
165 |
178 |
191 |
216 |
241 |
283 |
305 |
| Face a Face (“L” – Em Milímetro) para Válvulas de Esfera Bipartida modelo Passagem Reduzida |
|
Class.\Diâm
(Pol.)
|
1/2″ |
3/4″ |
1″ |
1.1/4″ |
1.1/2″ |
2″ |
2.1/2″ |
3″ |
4″ |
| 150 lbs |
108 |
117 |
127 |
140 |
165 |
178 |
191 |
203 |
229 |
| 300 lbs |
140 |
152 |
165 |
178 |
191 |
216 |
241 |
283 |
305 |
TRIPARTIDO (Flanges Adaptados)
VÁLVULA DE ESFERA – CORPO MONOBLOCO
Monobloco 400 WOG
| Pressão de Serviço – 400 WOG |
| Água, óleo, gás, sem golpes a 40ºC |
21 bar (300 lbf/pol²) |
| Materiais do Corpo |
Classes de Pressão |
|
Latão ASTM B 124 C377
|
400 WOG
|
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo para água, óleo ou gás;
-
Extremidades Roscadas ( BSP / NPT );
-
Haste à prova de explosão.
-
Torque extremamente baixo devido suas sedes de dupla vedação.
Monobloco 1000 WOG
| Pressão de Serviço – 1000 WOG |
| Água, óleo, gás, sem golpes a 40ºC |
56 bar (800 lbf/pol²) |
| Materiais do Corpo |
Classes de Pressão |
|
Aço Carbono ASTM A 216 Gr. WCB
|
1000 WOG
|
|
Aço Inoxidável ASTM A 351 Gr. CF8
|
1000 WOG |
|
Aço Inoxidável ASTM A 351 Gr. CF8M
|
1000 WOG |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Alavanca
- 2 – Haste
- 3 – Esfera
- 4 – Anel (sede)
- 5 – Corpo
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
VÁLVULA DE ESFERA – CORPO BIPARTIDO
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo para água, óleo ou gás;
-
Flanges padrão ANSI B 16.5 ou outros sob consulta;
-
Face a Face padrão ANSI B 16.10 ou DIN 3202 F1 – PN10
-
Haste à prova de explosão
Construção da válvula e figuras
| Descrição |
Classe de Pressão |
Figura |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
150 lbs |
FK0900 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
300 lbs |
FK0901 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
600 lbs |
FK0902 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
150 lbs |
FK0903 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
300 lbs |
FK0904 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
600 lbs |
FK0905 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK0906 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK0907 |
|
Válvula de Esfera Bipartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
600 lbs |
FK0908 |
|
Válvula de Esfera Bipartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
150 lbs |
FK0909 |
|
Válvula de Esfera Bipartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. F8M.
|
150 lbs |
FK0910 |
|
Válvula de Esfera Bipartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK0911 |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Cruzeta
- 2 – Preme Gaxeta
- 4 – Gaxeta
- 4 – Anel (sede)
- 5 – Esfera
- 6 – Corpo
- 7 – Mancal
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
VÁLVULA DE ESFERA – CORPO TRIPARTIDO
Extremidades Roscadas, BW ou SW
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo de diversos líquidos, gases e vapores;
-
Extremidades:
– Roscada ( BSP / NPT );
– Para solda ( BW / SW );
-
Haste à prova de explosão;
-
Construção tripartida facilitando a manutenção sem a necessidade de desconectar as extremidades da linha;
-
Pode ser fornecida com Flanges Adaptados.
Construção da válvula e figuras
| Descrição |
Classe de Pressão |
Figura |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
300 lbs |
FK1000 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
300 lbs |
FK1001 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1002 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Bronze ASTM B 62 C836.
|
300 lbs |
FK1003 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Latão ASTM B 124 C377.
|
300 lbs |
FK1004 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
300 lbs |
FK1005 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M
|
300 lbs |
FK1006 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1007 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Bronze ASTM B 62 C836.
|
300 lbs |
FK1008 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Latão ASTM B 124 C377.
|
300 lbs |
FK1009 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
1000 WOG |
FK1022 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
1000 WOG |
FK1023 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
1000 WOG |
FK1024 |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Alavanca
- 2 – Haste
- 3 – Gaxeta
- 4 – Esfera
- 5 – Anel(Sede)
- 6 – Corpo
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
VÁLVULA DE ESFERA – CORPO TRIPARTIDO
Modelo com flanges adaptados
Características
-
Acionamento por 1/4 de volta (90°);
-
Fluxo direto, com mínima perda de pressão;
-
Indicada para bloqueio de fluxo de diversos líquidos, gases e vapores;
-
Extremidades flangeadas padrão ANSI B 16.5
-
Haste à prova de explosão;
-
Construção tripartida facilitando a manutenção sem a necessidade de desconectar as extremidades da linha;
-
Face a Face (L) padrão ANSI B 16.10;
Construção da válvula e figuras
| Descrição |
Classe de Pressão |
Figura |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
150 lbs |
FK1010 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8
|
300 lbs |
FK1011 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
150 lbs |
FK1012 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M.
|
300 lbs |
FK1013 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK1014 |
|
Válvula de Esfera Tripartida, Passagem Plena, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1015 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
150 lbs |
FK1016 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8.
|
300 lbs |
FK1017 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M
|
150 lbs |
FK1018 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Inoxidável ASTM A 351 Gr. CF8M
|
300 lbs |
FK1019 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
150 lbs |
FK1020 |
|
Válvula de Esfera Tripartida, Passagem Reduzida, Corpo em Aço Carbono ASTM A 216 Gr. WCB.
|
300 lbs |
FK1021 |
MODELO COM PASSAGEM PLENA
MODELO COM PASSAGEM REDUZIDA
Componentes
- 1 – Alavanca
- 2 – Haste
- 3 – Esfera
- 4 – Anel(Sede)
- 5 – Corpo
Materiais da Esfera
- Aço Inoxidável ASTM A 351 Gr. CF8
- Aço Inoxidável ASTM A 351 Gr. CF8M
Materiais de Vedação
- PTFE
- PTFE reforçado com fibra de vidro
- PTFE mais grafite e molibidênio
- PTFE mais carbono e grafite
- Metal
| Face a Face (“L” – Em Milímetro) para Válvulas de Esfera Bipartida modelo Passagem Plena |
|
Class.\Diâm
(Pol.)
|
1/2″ |
3/4″ |
1″ |
1.1/4″ |
1.1/2″ |
2″ |
2.1/2″ |
3″ |
4″ |
| 150 lbs |
108 |
117 |
127 |
140 |
165 |
178 |
191 |
203 |
229 |
| 300 lbs |
138 |
152 |
165 |
178 |
191 |
216 |
241 |
283 |
305 |
| Face a Face (“L” – Em Milímetro) para Válvulas de Esfera Bipartida modelo Passagem Reduzida |
|
Class.\Diâm
(Pol.)
|
1/2″ |
3/4″ |
1″ |
1.1/4″ |
1.1/2″ |
2″ |
2.1/2″ |
3″ |
4″ |
| 150 lbs |
108 |
117 |
127 |
140 |
165 |
178 |
191 |
203 |
229 |
| 300 lbs |
140 |
152 |
165 |
178 |
191 |
216 |
241 |
283 |
305 |
(11) 97619-7629
