FLANGES - SOLTO - DIN

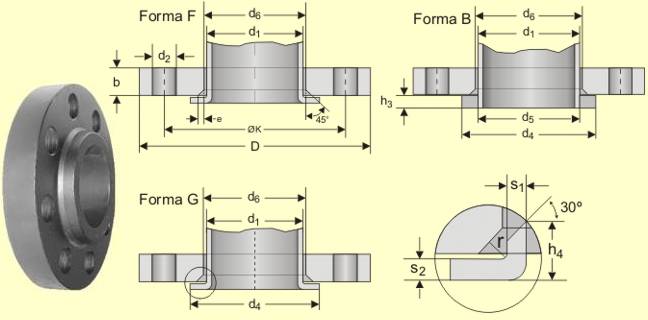

FLANGE SOLTO PARA TUBOS COM BORDA – DIN 2641 – CLASSE PN 6

FIGURA
F305
CARACTERÍSTICAS
•

 Dimensões conforme Norma DIN 2641
– Classe de pressão PN 6 (1)		 •

Tipos de faceamento:
– Forma F: flange solto (representado pelo tubo rebordeado);
– Forma B: colar plano;
– Forma G: borda para solda de topo.
•



 Materiais:
– Aço Carbono ASTM A 181 Gr. I;
– Aço Carbono ASTM A 105;
– Outras Ligas Sob Consulta;
DIMENSÕES E PESO APROXIMADO
Tubo
Flange
 Furação Anel
Peso Aprox.
(kg) (2)
Diâmetro Nominal
d1
(mm)
 D
(mm)		 d6
(mm)		 b
(mm)		 k
(mm)		 e
(mm)		 Nr.
de
Furos		 Tipo da Rosca do Para-
fuso		 d2
(mm)		 d5
(mm)		 h3
(mm)		 d4
(mm) máx.		 h4
(mm) máx.		 s1
(mm) mín.		 s2
(mm) mín.		 r
(mm)
(pol.)
(4)		 (mm)
ISO Série 1
DIN Série 2
 Flange Anel
1/2″ 15 – 20 80 22 10 55 2 4 M 10 11 21 8 40 9 2 3 2 0,337 0,063
21,3 – 24 22
3/4″ 20 – 25 90 28 10 65 2 4 M 10 11 26 10 50 12 2 3 2 0,418 0,116
26,9 – 30 27,6
1″ 25 – 30 100 33 12 75 3 4 M 10 11 31 10 60 15 2 3 3 0,62 0,166
33,7 – 36 34,4
1.1/4″ 32 – 38 120 42 12 90 3 4 M 12 14 39 10 70 15 2,6 3,5 3 0,874 0,213
42,4 – 46 43,1
1.1/2″ 40 – 44,5 130 50 12 100 3 4 M 12 14 45,5 10 80 17 2,6 3,5 3 1,01 0,273
48,3 – 54 49
2″ 50 – 57 140 62 12 110 3 4 M 12 14 58,1 12 90 23 2,6 3,5 3 1,12 0,359
60,3 – 65 61,1
2.1/2″ 65 76,1 – 160 81 12 130 3 4 M 12 14 77,1 12 110 23 2,6 3,5 3 1,35 0,468
3″ 80 88,9 – 190 94 14 150 3 4 M 16 18 90,3 14 128 23 3,2 4 3 2,24 0,73
4″ 100 – 108 210 113 14 170 3 4 M 16 18 109,6 14 148 28 3,2 4 3 2,59 0,884
114,3 – 119 115,9
5″ 125 – 133 240 138 14 200 3 8 M 16 18 134,8 14 178 30 3,2 4 3 3,1 1,21
139,7 – 145 141,6
6″ 150 – 159 265 164 14 225 3 8 M 16 18 161,1 14 202 30 3,2 4 3 3,52 1,34
168,3 – 173 170,5
8″ 200 219,1 – 320 225 16 280 3 8 M 16 18 221,8 16 258 30 3,2 4 3 4,98 2
10″ 250 – 267 375 273 20 335 3 12 M 16 18 270,2 18 312 30 4 5 3 7,67 2,89
273 – 279 276,2
12″ 300 323,9 – 440 329 24 395 4 12 M 20 22 327,6 18 365 35 4 5 4 12,3 3,56
14″ 350 355,6 – 490 362 26 445 4 12 M 20 22 359,7 18 415 – – – 4 15,1 4,08
– 368 374 372,2
16″ 400 406,4 – 540 413 28 495 4 16 M 20 22 411 20 465 – – – 4 17,7 4,91
– 419 426 423,7
20″ 500 508 – 645 517 32 600 4 20 M 20 22 513,6 22 570 – – – 4 25,4 7,39
24″ 600 610 – 755 618 36 705 4 20 M 24 26 616,6 22 670 – – – 4 36,3 8,6
28″ 700 711 – 860 721 40 810 4 24 M 24 26 718,6 24 775 – – – 4 48,1 14
32″ 800 813 – 975 824 44 920 4 24 M 27 30 821,5 24 880 – – – 4 66,5 16,8
36″ 900 914 – 1075 926 48 1020 4 24 M 27 30 923,5 26 980 – – – 4 81,3 20,1
40″
 1000 1016 – 1175 1028 52 1120 4 28 M 27 30 1027 26 1080 – – – 4 96,4 21,5
48″
 1200 1220 – 1405 1232 60 1340 5 32 M 30 33 1233 28 1295 – – – 5 158 32,6

Notas:
1. A pressão nominal de trabalho é de 6 bar (87 psi) (1 bar = 14,5 psi);
2.
 O peso aproximado é para flange em Aço Carbono ASTM A 105;
3. Todas dimensões estão em milímetros, exceto Diâmetro Nominal (em polegadas);
4. Valor aproximado em polegadas;
5. Veja Tabela de Dimensões dos Prisioneiros;
6. Veja Procedimento para Aperto dos Parafusos;
7. Para converter unidades de medida acesse a seção de Conversão de Medidas;
8. Veja Resistência à Corrosão dos materiais da conexão;
9. Veja Composição Química e Propriedades Mecânicas dos materiais da conexão.
FLANGE SOLTO PARA TUBOS COM BORDA – DIN 2642 – CLASSE PN 10

FIGURA
F305
CARACTERÍSTICAS
•

 Dimensões conforme Norma DIN 2642
– Classe de pressão PN 10 (1)		 •





 Tipos de faceamento:
– Forma F: flange solto (representado pelo tubo rebordeado);
– Forma B: colar plano;
– Forma G: borda para solda de topo.
•



 Materiais:
– Aço Carbono ASTM A 181 Gr. I;
– Aço Carbono ASTM A 105;
– Outras Ligas Sob Consulta;
DIMENSÕES E PESO APROXIMADO
Tubo
Flange
 Furação Anel
Peso Aprox.
(kg) (2)
Diâmetro Nominal
d1
(mm)
 D
(mm)		 d6
(mm)		 b
(mm)		 k
(mm)		 e
(mm)		 Nr.
de
Furos		 Tipo da Rosca do Para-
fuso		 d2
(mm)		 d5
(mm)		 h3
(mm)		 d4
(mm) máx.		 h4
(mm) máx.		 s1
(mm) mín.		 s2
(mm) mín.		 r
(mm)
(pol.)
(4)		 (mm)
ISO Série 1
DIN Série 2
 Flange Anel
1/2″ 15 – 20 95 22 14 65 3 4 M 12 14 21 10 45 9 2 3 3 0,689 0,105
21,3 – 24 22
3/4″ 20 – 25 105 28 14 75 3 4 M 12 14 26 12 58 12 2 3 3 0,806 0,203
26,9 – 30 27,6
1″ 25 – 30 115 33 16 85 4 4 M 12 14 31 12 68 15 2 3 4 1,11 0,276
33,7 – 36 34,4
1.1/4″ 32 – 38 140 42 16 100 4 4 M 16 18 39 12 78 15 2,6 3,5 4 1,64 0,343
42,4 – 46 43,1
1.1/2″ 40 – 44,5 150 50 16 110 4 4 M 16 18 45,5 12 88 17 2,6 3,5 4 1,86 0,426
48,3 – 54 49
2″ 50 – 57 165 62 16 125 5 4 M 16 18 58,1 14 102 23 2,6 3,5 5 2,2 0,618
60,3 – 65 61,1
2.1/2″ 65 76,1 – 185 81 16 145 5 4 M 16 18 77,1 14 122 23 2,6 3,5 5 2,62 0,786
3″ 80 88,9 – 200 94 18 160 5 8 M 16 18 90,3 16 138 23 3,2 4 5 3,32 1,1
4″ 100 – 108 220 113 18 180 5 8 M 16 18 109,6 16 158 28 3,2 4 5 3,67 1,31
114,3 – 119 115,9
5″ 125 – 133 250 138 18 210 5 8 M 16 18 134,8 18 188 30 3,2 4 5 4,54 1,96
139,7 – 145 141,6
6″ 150 – 159 285 164 18 240 5 8 M 20 22 161,1 18 212 30 3,2 4 5 5,6 2,18
168,3 – 173 170,5
8″ 200 219,1 – 340 225 20 295 5 8 M 20 22 221,8 20 268 30 3,2 4 5 7,46 3,1
10″ 250 – 267 395 273 22 350 5 12 M 20 22 270,2 22 320 30 4 5 5 10,3 4,22
273 – 279 276,2
12″ 300 323,9 – 445 329 26 400 5 12 M 20 22 327,6 22 370 35 4 5 5 14 4,85
14″ 350 355,6 – 505 362 28 460 6 16 M 20 22 359,7 22 430 – – – 6 18,5 6,71
– 368 374 372,2
16″ 400 406,4 – 565 413 32 515 6 16 M 24 26 411 24 482 – – – 6 25 8,28
– 419 426 423,7
20″ 500 508 – 670 517 38 620 6 20 M 24 26 513,6 26 585 – – – 6 37 11,5
24″ 600 610 – 780 618 44 725 7 20 M 27 30 616,6 26 685 – – – 7 56,3 15,6
28″ 700 711 – 895 721 50 840 7 24 M 27 30 718,6 28 800 – – – 7 80,4 23,2
32″ 800 813 – 1015 824 56 950 7 24 M 30 33 821,5 30 905 – – – 7 113,2 29,2

Notas:
1. A pressão nominal de trabalho é de 10 bar (145 psi) (1 bar = 14,5 psi);
2.
 O peso aproximado é para flange em Aço Carbono ASTM A 105;
3. Todas dimensões estão em milímetros, exceto Diâmetro Nominal (em polegadas);
4. Valor aproximado em polegadas;
5. Veja Tabela de Dimensões dos Prisioneiros;
6. Veja Procedimento para Aperto dos Parafusos;
7. Para converter unidades de medida acesse a seção de Conversão de Medidas;
8. Veja Resistência à Corrosão dos materiais da conexão;
9. Veja Composição Química e Propriedades Mecânicas dos materiais da conexão.

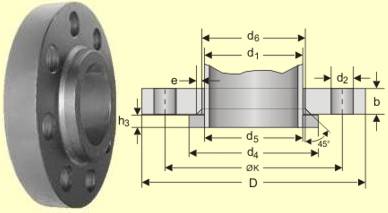

FLANGE SOLTO PARA COLAR LISO PARA SOLDA – DIN 2652 – CLASSE PN 6

FIGURA
CARACTERÍSTICAS
F305
•

 Dimensões conforme Norma DIN 2652
– Classe de pressão PN 6 (1)
•



 Materiais:
– Aço Carbono ASTM A 181 Gr. I;
– Aço Carbono ASTM A 105;
– Outras Ligas Sob Consulta;
•


 Tipos de faceamento:
– Forma F: flange solto;
– Forma B: colar plano.
DIMENSÕES E PESO APROXIMADO
Tubo
Flange
 Furação Anel
Peso Aprox.
(kg) (2)
Diâmetro Nominal
d1
(mm)
 D
(mm)		 d6
(mm)		 b
(mm)		 k
(mm)		 e
(mm)		 Nr.
de
Furos		 Tipo da
Rosca
do Parafuso		 d2
(mm)		 d4
(mm)		 d5
(mm)		 h3
(mm)
(pol.)
(4)		 (mm)
ISO
Série 1
DIN
Série 2
 Flange Anel
1/2″ 15 – 20 80 22 10 55 5 4 M 10 11 40 21 8 0,337 0,063
21,3 – 24 22
3/4″ 20 – 25 90 28 10 65 5 4 M 10 11 50 26 10 0,418 0,116
26,9 – 30 27,6
1″ 25 – 30 100 33 12 75 6 4 M 10 11 60 31 10 0,62 0,166
33,7 – 36 34,4
1.1/4″ 32 – 38 120 42 12 90 6 4 M 12 14 70 39 10 0,874 0,213
42,4 – 46 43,1
1.1/2″ 40 – 44,5 130 50 12 100 6 4 M 12 14 80 45,5 10 1,01 0,273
48,3 – 54 49
2″ 50 – 57 140 62 12 110 6 4 M 12 14 90 58,1 12 1,12 0,359
60,3 – 65 61,1
2.1/2″ 65 76,1 – 160 81 12 130 6 4 M 12 14 110 77,1 12 1,35 0,468
3″ 80 88,9 – 190 94 14 150 6 4 M 16 18 128 90,3 14 2,24 0,73
4″ 100 – 108 210 113 14 170 6 4 M 16 18 148 109,6 14 2,59 0,884
114,3 – 119 115,9
5″ 125 – 133 240 138 14 200 6 8 M 16 18 178 134,8 14 3,1 1,21
139,7 – 145 141,6
6″ 150 – 159 265 164 14 225 6 8 M 16 18 202 161,1 14 3,52 1,34
168,3 – 173 170,5
8″ 200 219,1 – 320 225 16 280 8 8 M 16 18 258 221,8 16 4,98 2
10″ 250 – 267 375 273 20 335 8 12 M 16 18 312 270,2 18 7,67 2,89
273 – 279 276,2
12″ 300 323,9 – 440 329 24 395 8 12 M 20 22 365 327,6 18 12,3 3,56
14″ 350 355,6 – 490 362 26 445 8 12 M 20 22 415 359,7 18 15,1 4,08
– 368 374 372,2
16″ 400 406,4 – 540 413 28 495 8 16 M 20 22 465 411 20 17,7 4,91
– 419 426 423,7
20″ 500 508 – 645 517 32 600 8 20 M 20 22 570 513,6 22 25,4 7,39

Notas:
1. A pressão nominal de trabalho é de 6 bar (87 psi) (1 bar = 14,5 psi);
2.
 O peso aproximado é para flange em Aço Carbono ASTM A 105;
3. Todas dimensões estão em milímetros, exceto Diâmetro Nominal (em polegadas);
4. Valor aproximado em polegadas;
5. Veja Tabela de Dimensões dos Prisioneiros;
6. Veja Procedimento para Aperto dos Parafusos;
7. Para converter unidades de medida acesse a seção de Conversão de Medidas;
8. Veja Resistência à Corrosão dos materiais da conexão;
9. Veja Composição Química e Propriedades Mecânicas dos materiais da conexão.
FLANGE SOLTO PARA COLAR LISO PARA SOLDA – DIN 2653 – CLASSE PN 10

FIGURA
CARACTERÍSTICAS
F305
•

 Dimensões conforme Norma DIN 2653
– Classe de pressão PN 10 (1)
•



 Materiais:
– Aço Carbono ASTM A 181 Gr. I;
– Aço Carbono ASTM A 105;
– Outras Ligas Sob Consulta;
•


 Tipos de faceamento:
– Forma F: flange solto;
– Forma B: colar plano.
DIMENSÕES E PESO APROXIMADO
Tubo
Flange
 Furação Anel
Peso Aprox.
(kg) (2)
Diâmetro Nominal
d1
(mm)
 D
(mm)		 d6
(mm)		 b
(mm)		 k
(mm)		 e
(mm)		 Nr.
de
Furos		 Tipo da
Rosca
do Parafuso		 d2
(mm)		 d4
(mm)		 d5
(mm)		 h3
(mm)
(pol.)
(4)		 (mm)
ISO
Série 1
DIN
Série 2
 Flange Anel
1/2″ 15 – 20 95 22 14 65 5 4 M 12 14 45 21 10 0,689 0,105
21,3 – 24 22
3/4″ 20 – 25 105 28 14 75 5 4 M 12 14 58 26 12 0,806 0,203
26,9 – 30 27,6
1″ 25 – 30 115 33 16 85 6 4 M 12 14 68 31 12 1,11 0,276
33,7 – 36 34,4
1.1/4″ 32 – 38 140 42 16 100 6 4 M 16 18 78 39 12 1,64 0,343
42,4 – 46 43,1
1.1/2″ 40 – 44,5 150 50 16 110 6 4 M 16 18 88 45,5 12 1,86 0,426
48,3 – 54 49
2″ 50 – 57 165 62 16 125 6 4 M 16 18 102 58,1 14 2,2 0,618
60,3 – 65 61,1
2.1/2″ 65 76,1 – 185 81 16 145 6 4 M 16 18 122 77,1 14 2,62 0,786
3″ 80 88,9 – 200 94 18 160 6 4 M 16 18 138 90,3 16 3,32 1,1
4″ 100 – 108 220 113 18 180 6 8 M 16 18 158 109,6 16 3,67 1,31
114,3 – 119 115,9
5″ 125 – 133 250 138 18 210 6 8 M 16 18 188 134,8 18 4,54 1,96
139,7 – 145 141,6
6″ 150 – 159 285 164 18 240 6 8 M 20 22 212 161,1 18 5,6 2,18
168,3 – 173 170,5
8″ 200 219,1 – 340 225 20 295 8 8 M 20 22 268 221,8 20 7,46 3,1
10″ 250 – 267 395 273 22 350 8 12 M 20 22 320 270,2 22 10,3 4,22
273 – 279 276,2
12″ 300 323,9 – 445 329 26 400 8 12 M 20 22 370 327,6 22 14 4,85
14″ 350 355,6 – 505 362 28 460 8 16 M 20 22 430 359,7 22 18,5 6,71
– 368 374 372,2
16″ 400 406,4 – 565 413 32 515 8 16 M 24 26 482 411 24 25 8,28
– 419 426 423,7
20″ 500 508 – 670 517 38 620 8 20 M 24 26 585 513,6 26 37 11,5

Notas:
1. A pressão nominal de trabalho é de 10 bar (145 psi) (1 bar = 14,5 psi);
2.
 O peso aproximado é para flange em Aço Carbono ASTM A 105;
3. Todas dimensões estão em milímetros, exceto Diâmetro Nominal (em polegadas);
4. Valor aproximado em polegadas;
5. Veja Tabela de Dimensões dos Prisioneiros;
6. Veja Procedimento para Aperto dos Parafusos;
7. Para converter unidades de medida acesse a seção de Conversão de Medidas;
8. Veja Resistência à Corrosão dos materiais da conexão;
9. Veja Composição Química e Propriedades Mecânicas dos materiais da conexão.
FLANGE SOLTO PARA COLAR LISO PARA SOLDA – DIN 2655 – CLASSE PN 25

FIGURA
CARACTERÍSTICAS
F305
•

 Dimensões conforme Norma DIN 2655
– Classe de pressão PN 25 (1)
•



 Materiais:
– Aço Carbono ASTM A 181 Gr. I;
– Aço Carbono ASTM A 105;
– Outras Ligas Sob Consulta;
•


 Tipos de faceamento:
– Forma F: flange solto;
– Forma B: colar plano.
DIMENSÕES E PESO APROXIMADO
Tubo
Flange
 Furação Anel
Peso Aprox.
(kg) (2)
Diâmetro Nominal
d1
(mm)
 D
(mm)		 d6
(mm)		 b
(mm)		 k
(mm)		 e
(mm)		 Nr.
de
Furos		 Tipo da
Rosca
do Parafuso		 d2
(mm)		 d4
(mm)		 d5
(mm)		 h3
(mm)
(pol.)
(4)		 (mm)
ISO
Série 1
DIN
Série 2
 Flange Anel
1/2″ 15 – 20 Dimensões de acordo com a norma DIN 2656 classe de pressão PN 40
21,3 –
3/4″ 20 – 25
26,9 –
1″ 25 – 30
33,7 –
1.1/4″ 32 – 38
42,4 –
1.1/2″ 40 – 44,5
48,3 –
2″ 50 – 57
60,3 –
2.1/2″ 65 76,1 –
3″ 80 88,9 –
4″ 100 – 108
114,3 –
5″ 125 – 133
139,7 –
6″ 150 – 159
168,3 –
(pol.)
(4)		 (mm)
ISO
Série 1
DIN
Série 2
 D
(mm)		 d6
(mm)		 b
(mm)		 k
(mm)		 e
(mm)		 Nr.
de
Furos		 Tipo da
Rosca
do Parafuso		 d2
(mm)		 d4
(mm)		 d5
(mm)		 h3
(mm)		 Flange Anel
8″ 200 219,1 – 360 225 26 310 8 12 M 24 26 278 221,8 24 11,7 4,53
10″ 250 – 267 425 273 30 370 8 12 M 27 30 335 270,2 26 17,9 6,56
273 – 279 276,2
12″ 300 323,9 – 485 329 34 430 8 16 M 27 30 395 327,6 28 24,7 8,8
14″ 350 355,6 – 555 362 38 490 8 16 M 30 33 450 359,7 32 35,6 13,2
– 368 374 372,2
16″ 400 406,4 – 620 413 42 550 8 16 M 33 36 505 411 34 47,5 16,5
– 419 426 423,7
20″ 500 508 – 730 517 50 660 8 20 M 33 36 615 513,6 38 71,1 25,3

Notas:
1. A pressão nominal de trabalho é de 25 bar (362,5 psi) (1 bar = 14,5 psi);
2.
 O peso aproximado é para flange em Aço Carbono ASTM A 105;
3. Todas dimensões estão em milímetros, exceto Diâmetro Nominal (em polegadas);
4. Valor aproximado em polegadas;
5. Veja Tabela de Dimensões dos Prisioneiros;
6. Veja Procedimento para Aperto dos Parafusos;
7. Para converter unidades de medida acesse a seção de Conversão de Medidas;
8. Veja Resistência à Corrosão dos materiais da conexão;
9. Veja Composição Química e Propriedades Mecânicas dos materiais da conexão.
FLANGE SOLTO PARA COLAR LISO PARA SOLDA – DIN 2656 – CLASSE PN 40

FIGURA
CARACTERÍSTICAS
F305
•

 Dimensões conforme Norma DIN 2656
– Classe de pressão PN 40 (1)
•



 Materiais:
– Aço Carbono ASTM A 181 Gr. I;
– Aço Carbono ASTM A 105;
– Outras Ligas Sob Consulta;
•


 Tipos de faceamento:
– Forma F: flange solto;
– Forma B: colar plano.
DIMENSÕES E PESO APROXIMADO
Tubo
Flange
 Furação Anel
Peso Aprox.
(kg) (2)
Diâmetro Nominal
d1
(mm)
 D
(mm)		 d6
(mm)		 b
(mm)		 k
(mm)		 e
(mm)		 Nr.
de
Furos		 Tipo da
Rosca
do Parafuso		 d2
(mm)		 d4
(mm)		 d5
(mm)		 h3
(mm)
(pol.)
(4)		 (mm)
ISO
Série 1
DIN
Série 2
 Flange Anel
1/2″ 15 – 20 95 22 16 65 5 4 M 12 14 45 21 12 0,773 0,126
21,3 – 24 22
3/4″ 20 – 25 105 28 16 75 5 4 M 12 14 58 26 14 0,934 0,236
26,9 – 30 27,6
1″ 25 – 30 115 33 18 85 6 4 M 12 14 68 31 14 1,26 0,321
33,7 – 36 34,4
1.1/4″ 32 – 38 140 42 18 100 6 4 M 16 18 78 39 14 1,85 0,401
42,4 – 46 43,1
1.1/2″ 40 – 44,5 150 50 18 110 6 4 M 16 18 88 45,5 14 2,1 0,498
48,3 – 54 49
2″ 50 – 57 165 62 20 125 6 4 M 16 18 102 58,1 16 2,75 0,706
60,3 – 65 61,1
2.1/2″ 65 76,1 – 185 81 20 145 6 8 M 16 18 122 77,1 16 3,11 0,898
3″ 80 88,9 – 200 94 22 160 138 90,3 18 3,88 1,23
4″ 100 – 108 235 113 22 190 6 8 M 20 22 162 109,6 20 5,23 1,8
114,3 – 119 115,9
5″ 125 – 133 270 138 24 220 6 8 M 24 26 188 134,8 22 7,23 2,4
139,7 – 145 141,6
6″ 150 – 159 300 164 24 250 6 8 M 24 26 218 161,1 22 8,6 3,02
168,3 – 173 170,5
8″ 200 219,1 – 375 225 30 320 8 12 M 27 30 285 221,8 26 15,2 5,54
10″ 250 – 267 450 273 36 385 8 12 M 30 33 345 270,2 30 25,7 8,83
273 – 279 276,2
12″ 300 323,9 – 515 329 40 450 8 16 M 30 33 410 327,6 34 33,5 14
14″ 350 355,6 – 580 362 46 510 8 16 M 33 36 465 359,7 38 50,2 18,9
– 368 374 372,2
16″ 400 406,4 – 660 413 50 585 8 16 M 36 39 535 411 42 71,2 28,4
– 419 426 423,7

Notas:
1. A pressão nominal de trabalho é de 40 bar (580 psi) (1 bar = 14,5 psi);
2.
 O peso aproximado é para flange em Aço Carbono ASTM A 105;
3. Todas dimensões estão em milímetros, exceto Diâmetro Nominal (em polegadas);
4. Valor aproximado em polegadas;
5. Veja Tabela de Dimensões dos Prisioneiros;
6. Veja Procedimento para Aperto dos Parafusos;
7. Para converter unidades de medida acesse a seção de Conversão de Medidas;
8. Veja Resistência à Corrosão dos materiais da conexão;
9. Veja Composição Química e Propriedades Mecânicas dos materiais da conexão.

vendas@sancoacessorios.com.br

(11) 97619-7629
