CONEXÕES - De Solda (SW) - União
3000 lbs

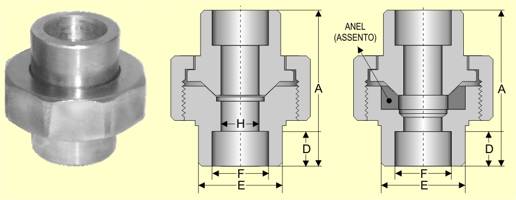

FIGURA AP228 / AP229
CARACTERÍSTICAS
- Dimensões baseadas nos produtos cobertos pela norma ANSI B 16.11;
- Extremidades Socketwelding.
- Figura AP228: Assento Integral;
- Figura AP229: Assento de Bronze ou Aço Inoxidável.
-
Material conforme indicações de materiais para conexões:
– Aço Carbono ASTM A 105;
– Aço Inoxidável AISI 304 ou 304L;
– Aço Inoxidável AISI 316 ou 316L;
– Outras Ligas;
DIMENSÕES E PESO APROXIMADO
| DN | A (mm) | D (mm) | E (mm) | F (mm) | H (mm) |
Peso Aprox. (kg) |
| 1/8″ | 44,45 | 6,35 | 17,46 | 10,66 | 5,46 | 0,169 |
| 1/4″ | 44,45 | 6,35 | 22,22 | 14,09 | 7,67 | 0,226 |
| 3/8″ | 50,80 | 6,35 | 26,98 | 17,52 | 10,74 | 0,340 |
| 1/2″ | 53,97 | 7,93 | 31,75 | 21,71 | 13,87 | 0,567 |
| 3/4″ | 57,15 | 7,93 | 38,10 | 27,05 | 18,84 | 0,679 |
| 1″ | 63,50 | 9,52 | 46,03 | 33,78 | 24,31 | 0,907 |
| 1.1/4″ | 71,43 | 9,52 | 55,56 | 42,54 | 32,26 | 1,150 |
| 1.1/2″ | 79,37 | 12,70 | 61,91 | 48,64 | 38,10 | 1,181 |
| 2″ | 88,90 | 15,87 | 76,20 | 61,11 | 49,25 | 2,950 |
| 2.1/2″ | 117,5 | 22,22 | 91,28 | 73,66 | 59,00 | 4,080 |
| 3″ | 117,5 | 25,40 | 110,0 | 89,8 | 73,70 | 5,890 |
6000 lbs
FIGURA AP228 / AP229
CARACTERÍSTICAS
- Dimensões baseadas nos produtos cobertos pela norma ANSI B 16.11;
- Extremidades Socketwelding.
- Figura AP228: Assento Integral;
- Figura AP229: Assento de Bronze ou Aço Inoxidável.
- Material conforme indicações de materiais para conexões:
– Aço Carbono ASTM A 105;
– Aço Inoxidável AISI 304 ou 304L;
– Aço Inoxidável AISI 316 ou 316L;
– Outras Ligas;
DIMENSÕES E PESO APROXIMADO
| DN | A (mm) | D (mm) | E (mm) | F (mm) | H (mm) | Peso Aprox. (kg) |
| 1/2″ | 73,00 | 7,93 | 41,07 | 21,71 | 6,40 | 1,36 |
| 3/4″ | 85,72 | 7,93 | 47,60 | 27,05 | 11,02 | 1,81 |
| 1″ | 90,25 | 9,52 | 57,10 | 33,78 | 15,21 | 2,04 |
| 1.1/4″ | 98,42 | 9,52 | 68,26 | 42,54 | 22,75 | 2,72 |
| 1.1/2″ | 101,70 | 12,70 | 74,61 | 48,64 | 21,94 | 4,08 |
| 2″ | 117,50 | 15,87 | 88,90 | 61,11 | 38,17 | 7,48 |
